变压器油色谱分析的原理

发布日期：2019-01-03 14:08 来源：http://www.dlltkj.net 点击：

变压器油色谱分析仪厂家告诉大家，电力变压器是电力系统中最关键的设备之一，它承担着电能分配和传输，并提供电力服务。变压器的长期运行，加上周边环境、温度等的影响，不可避免将引发故障和事故，特别是变压器长期运行后造成的绝缘老化、材质劣化及预期寿命缩短，已成为发生故障的主要因素。变压器油的色谱分析是变压器化学绝缘监督的重要手段之一。

变压器故障的原因

变压器在发生突发性事故之前，绝缘的劣化及潜伏性故障将造成运行电压下产生光、电、声、热，化学变化等一系列效应及信息。对于大型电力变压器，目前几乎采用油来绝缘和散热，变压器油与油中的固体有机绝缘材料（纸和纸板等）在运行电压下因电、热、氧化和局部电弧等多种因素作用会逐渐变质，裂解成低分子气体；变压器内部存在的潜伏性过热或放电故障又会加快产气的速率。随着故障的缓慢发展，裂解出来的气体形成泡在油中经过对流、扩散作用，就会不断地溶解在油中。同一类性质的故障，其产生气体的组分和含量在一定程度上能反映出变压器绝缘老化或故障的程度，可作为反映电气设备异常的特征量。

从预防性维修制形成以来，电力运行部门通过定期分析运行中变压器溶解于油中的气体组分、含量及产气速率，总结出了能够及早发现变压器内部存在潜伏性故障、判断其是否会危及安全运行的方法，即油色谱分析法。油色谱分析法是将变压器油取回实验室中用色谱仪进行分析，不仅不受现场复杂电磁场的干扰，而且可发现油设备中一些用介损和局部放电法所不能发现的局部性过热等缺陷。

用气相色谱法测定绝缘油中溶解气体的组分含量，是发供电企业判断运行中的充油电力设备是否存在潜伏性的过热、放电等故障，以保障电网安全有效运行的有效手段。也是充油电气设备制造厂家对其设备进行出厂检验的必要手段。

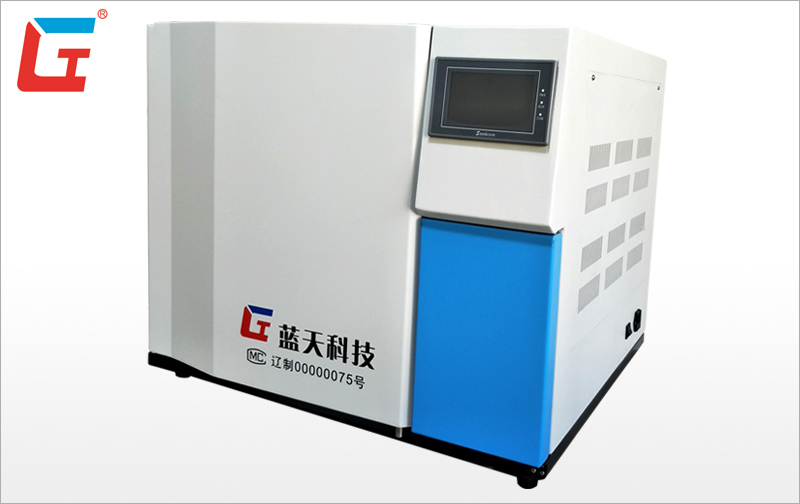

变压器油色谱分析仪
